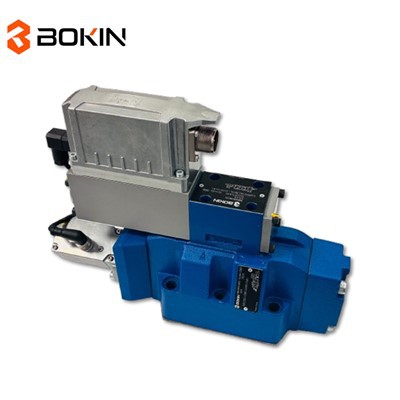

Juruterbang-Injap Hidraulik Dikendalikan 4WRLE27 A1 10V Maklum Balas Kedudukan OBE

4WRLE27 A1 ialah injap hidraulik yang dikendalikan-berkapasiti-besar yang dibina untuk mengendalikan-kadar aliran tinggi dan beban berat dalam-sistem hidraulik industri berskala besar. Mengintegrasikan kawalan 10V, maklum balas kedudukan OBE dan reka bentuk lasak, ia direka bentuk untuk industri seperti pembuatan berat, pembinaan kapal dan penjanaan kuasa, di mana isipadu cecair yang besar dan kawalan yang tepat adalah penting untuk operasi kritikal.

Aliran ternilai menjangkau 430–600 l/min (Δp=5 bar/tepi kawalan), dengan kapasiti aliran maksimum 1850 l/min untuk menyokong litar hidraulik volum-besar. Ia beroperasi pada tekanan maksimum 350 bar untuk port A, B, dan P (bekalan perintis luaran) dan 280 bar (bekalan dalaman), dengan pengendalian port T sehingga 250 bar. Julat tekanan dan aliran ini menjadikannya sesuai untuk unit kuasa hidraulik yang besar, kren limbungan kapal, dan mesin penekan industri yang memerlukan daya besar dan pergerakan pantas.

Antara muka A1 menawarkan input pembezaan ±10V dan output nilai sebenar ±10V, dengan masa tindak balas langkah 36 ms (isyarat 0–100%, bar X=210) untuk tindak balas sistem yang pantas. OBE menampilkan kawalan berasaskan mikropengawal-termaju, termasuk-perlindungan kekutuban songsang dan pemantauan status peringkat output, memastikan operasi yang boleh dipercayai dalam-sistem berskala besar. Ia disepadukan dengan lancar dengan PLC dan sistem kawalan industri, menyokong IO{12}}Pautan (pilihan) untuk ketersambungan I4.0 dan pemantauan jauh, sesuai untuk kilang pintar dan kemudahan industri yang besar.

Dengan berat 21 kg, injap menggunakan corak porting ISO 4401-08-0-05 dengan port P, A, B dan T bersaiz Ø32 mm (sisihan NG27) untuk kapasiti aliran dipertingkatkan. Pemasangan memerlukan 6 skru penetapan ISO 4762 - M12 x 60 (torsi pengetatan 100 Nm ±10%) untuk menahan tegasan mekanikal operasi aliran tinggi. Permukaan sentuhan bermesin injap (Rzmax 4) memastikan pengedap yang ketat dengan subplates, menghalang kebocoran dalam aplikasi tekanan tinggi. Membran perlindungan elektronik pilihan (-967) menentang pemeluwapan dalam persekitaran kelembapan tinggi, seperti sistem hidraulik luar pesisir atau marin.

Injap ini menggabungkan berbilang mekanisme keselamatan, termasuk-kedudukan kili pandu selamat yang gagal, operasi injap utama berpusat pegas-dan pengesanan undervoltage (voltan bekalan Kurang daripada atau sama dengan pencetus 15 V dimatikan-). Ia memenuhi EN ISO 13849-1 kategori 1 (PL c) untuk mematikan-fungsi, dengan IO-Pautan-versi yang dilengkapi (siri Lebih besar daripada atau sama dengan 43) menyokong kategori 3 (PL d) untuk penutupan selamat-dalam aplikasi kritikal. Dengan kelas perlindungan IP65 dan nilai MTTFd selama 75 tahun, ia memastikan{17}}kebolehpercayaan jangka panjang dalam sistem berskala besar di mana masa henti menyebabkan kerugian pengeluaran yang ketara.

Serasi dengan pelbagai jenis cecair hidraulik, termasuk minyak mineral (HL/HLP), cecair terbiodegradasi (HETG/HEES/HEPG) dan cecair tahan api-(HFDU/HFDR/HFC). Ia menyokong julat kelikatan 10–800 mm²/s dan memerlukan kelas kebersihan cecair hidraulik ISO 4406 18/16/13 untuk melindungi komponen kritikal daripada haus. Reka bentuk injap menahan peronggaan dan puncak tekanan kes, menjadikannya sesuai untuk litar hidraulik besar dengan perubahan tekanan yang pantas, seperti sistem pendorong kapal dan hidraulik turbin industri.

Sesuai untuk-unit kuasa hidraulik berskala besar, kren limbungan kapal, mesin penempaan berat dan peralatan penjanaan kuasa. Ia cemerlang dalam aplikasi yang memerlukan-kadar aliran tinggi dan maklum balas kedudukan yang tepat, seperti dirian kilang keluli hidraulik, sistem stereng kapal besar dan talian akhbar industri. Kapasiti besar dan reka bentuk teguhnya juga menjadikannya sesuai untuk sistem hidraulik minyak dan gas luar pesisir serta jentera pembinaan besar yang beroperasi dalam keadaan yang melampau, di mana kebolehpercayaan dan prestasi adalah penting untuk keselamatan dan produktiviti.
